D341F涡轮法兰衬氟蝶阀详细介绍
="MsoNormal" align="center">145120
3
20
4-φ18
180
145
D341F衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，达到介质的零泄漏。
衬氟法兰蝶阀概述
衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，良好的使用寿命。
衬氟法兰蝶阀主要零部件材料表
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
3 |
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
4 |
衬里/阀座 |
PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO |
|||||
|
5 |
紧固销 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
|
6 |
填料 |
PTFE（F4） |
|||||
|
7 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
|
|
8 |
支架 |
WCB |
CF8 |
CF8 |
|||
|
9 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
|
10 |
螺母 |
45 |
1Cr18Ni9 |
0Cr18Ni9 |
|||

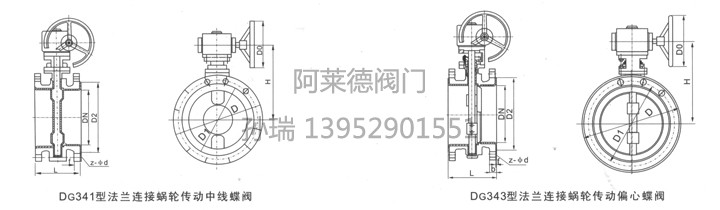

衬氟法兰蝶阀主要外形和连接尺寸
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN（mm） |
NPS（inch） |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
40 |
3/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
112 |
180 |
